LEWA ecofoam metering system for plastics extrusion

LEWA ecofoam®
Habosító anyag adagoló rendszer

A LEWA ecofoam egy redundánsan tervezett, teljesen szivárgásmentes rendszer, mely a különféle típusú műanyagok (ideértve a PE- és PUR-habot is) gyártása során felhasznált eltérő habosító anyagok adagolására szolgál.

Ecofoam adagoló rendszereink 0,5 kg/h és 250 kg/h közötti áramlási sebességre, valamint 50 bar és 500 bar közti ürítési nyomásra képesek.

LEWA ecofoam®
Habosított műanyagok precízen és biztonságosan.

A műanyagok előállítása során számos gyártó a LEWA ecofoam rendszerünkre támaszkodik a habosító anyag extruderben való precíz és gyors adagolásához.

A habosító anyag adagolását az extruder kimenetének megfelelően szabályozzuk. A beépített mérőrendszerből és vezérlőegységből álló rendszert tesztelték, és használatra kész rendszerként többféle kimeneti méretezéssel is rendelkezésre áll. A LEWA ecofoam a kipróbált LEWA membránszivattyú technológián alapul.

Ez azt jelenti, hogy a nem kenő habosító anyagra nézve garantált a precíz, megbízható és alacsony karbantartású működés, még magas páranyomás esetén is.

LEWA ecofoam metering system for plastics extrusion

Nyerő érvek a LEWA ecofoam® adagoló rendszer választása mellett

A LEWA ecofoam adagoló rendszer egy komplett habosító rendszer, mely kipróbált membránszivattyú-technológiánkon alapul.

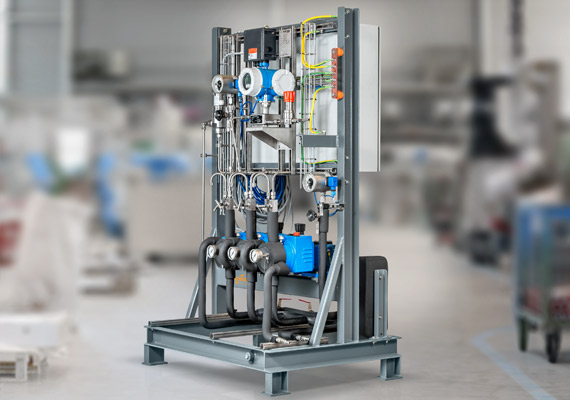

Pilot systems

Különféle habosító anyagok használata

A LEWA ecofoam az összes ismert habosító anyag adagolására képes – a halogénezett szénhidrogénektől (Freon 11, 12 stb.), a butánon, pentánon és propánon át egészen a CO2-ig. Az ügyfelek számára vízinjektálás technológiát használó pilot rendszereket is szállítunk. Hagyatkozzon a különféle habosító anyagokkal kapcsolatos több évtizednyi tapasztalatunkra. És nem csak erre: a CO2. kezelése kapcsán további támogatást is tudunk nyújtani.

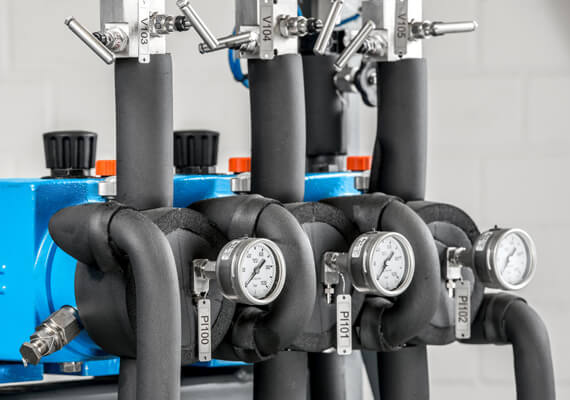

Metering of blowing agents

Habosító anyagok pontos adagolása

Az adagolási áram precíz, gyors szabályozása az extruder kimenő teljesítményének vagy az extruder nyomásának változását követően, ami biztosítja a végtermék folyamatosan csúcsminőségét. Ez a LEWA által kifejlesztett vezérlőrendszerrel érhető el, amely folyamatosan ellenőrzi a beállított érték és aktuális érték elfogadhatóságát. A vezérlőrendszer, az adagolószivattyú és a Coriolis áramlásmérő a megfelelő alkalmazáshoz van igazítva.


Various blowing agents

Különféle habosító anyagok használata

A LEWA ecofoam az összes ismert habosító anyag adagolására képes – a halogénezett szénhidrogénektől (Freon 11, 12 stb.), a butánon, pentánon és propánon át egészen a CO2-ig. Az ügyfelek számára vízinjektálás technológiát használó pilot rendszereket is szállítunk. Hagyatkozzon a különféle habosító anyagokkal kapcsolatos több évtizednyi tapasztalatunkra. És nem csak erre: a CO2. kezelése kapcsán további támogatást is tudunk nyújtani.


Development

Teljes körű projektmenedzsment egyetlen forrásból

A projekt időszakában szorosan együtt dolgozunk az összes fő folyamati paraméter megállapításán, mint például szívási nyomás, bármiféle szükséges hűtés, nyomás alá helyezés stb. A LEWA ecofoam kulcsrakész rendszerként, teljes kiépítéssel, működésre készen kerül szállításra, beleértve az alapra szerelt csővezetékeket és kábeleket is.


Speciális jellemzők CO2-ot használó alkalmazásokhoz

A CO2-ot használó alkalmazásokhoz szívóoldali hőcserélőt biztosítunk a vezetékben a CO2 hűtéséhez a szivattyú bemenet előtt, valamint hűtőköpenyt helyezünk el minden szivattyúfejen. Emellett egy áramláshűtőt is biztosítunk a hűtőfolyadék hűtéséhez, beleértve a hűtőkört is.

Kipróbált LEWA membrántechnológia

Említeni sem kell, hogy ecofoam rendszerünk a kipróbált LEWA membrántechnológián alapul, mely maximális hatékonysággal, teljes körű tömítéssel, beépített védelemmel és felügyelettel rendelkezik.

Kiegészítők a hatékony használathoz

Ecofoam adagoló rendszerünkhöz a kiegészítő alkatrészek széles köre kapható: szívóoldali szűrő, két érintkezős nyomásmérő a szívó- és nyomásoldali csővezeték nyomásának folyamatos ellenőrzéséhez, típusra és funkcióra tesztelt biztonsági szelep az adagoló rendszer túlnyomás elleni védelméhez.

Opciók

Gyártás speciális nyersanyagokból

Egyedi kialakítás: speciális nyersanyagokból készült csővezetéket, tartozékokat és szivattyúfejeket is kínálunk LEWA ecofoam adagolórendszeréhez.

Kiegészítő adagolás

Szeretne az extrudáló alacsony nyomású részében festéket vagy tűzgátló anyagot hozzáadni? Nem probléma, szakértelmünkre ebben is támaszkodhat.

Speciális felszerelés CO2-kezelő alkalmazásokhoz

A CO2-kezelő alkalmazásokhoz szívóoldali hőcserélőket kínálunk a csővezetékbe, valamint az egyes szivattyúfejeknek hűtőköpenyeket és speciális üzemű hűtőket is.

Az aktuális előírásoknak megfelelő kialakítás

A veszélyes területekhez való ecofoam adagolórendszerünket úgy alakítottuk ki, hogy megfeleljen a BS & NEC vagy más előírásoknak.

Szakértők és hatóságok általi ellenőrzés

Örömmel mutatjuk be a teljesítménnyel kapcsolatos ábrákat, valamint a TÜV, Germanischer Lloyd, Lloyd R. of S. vagy más hatóságok által kiállított statikus nyomástesztelési tanúsítványokat.

Pilot berendezés a folyamat optimalizálásához

Támaszkodhat több mint 60 évnyi tapasztalatunkra a berendezések és rendszerek tervezése során: a megbízóval együttműködve pilot berendezést építünk ki a folyamatok és eljárások optimalizálásához.

Tesztek, átvétel és ellenőrzés

Mindennek a működését biztosítjuk: A LEWA számos szolgáltatást kínál, ideértve a gyári átvételi tesztet (FAT) i s a gyártó vagy a megbízó helyszínén (SAT), valamint az NDT-t és PMI-t is.

Szerviz és karbantartás

Karbantartás, pótalkatrészek, javítás – bármelyik munkához jól képzett szerviztechnikusaink állnak rendelkezésre szerte a világon. Így gyors reagálást és problémamentes üzemelést garantálunk.

Teljes körű dokumentáció

Támogatási dokumentumainkat és tanúsítványainkat, beleértve a használati útmutatókat, valamint tervezési és tesztjegyzőkönyveket is különböző nyelveken is biztosítjuk.

Referenciák

  • CO2 Metering of liquid CO2 (blowing agent)

    CO2 Folyékony CO2 adagolása (levegősítő anyag)

    CO2 Folyékony CO2 adagolása (levegősítő anyag)

    Ügyféloldali kihívás: A szigetelőanyagok gyártása során folyékony CO2 (levegősítő anyag) adagolására van szükség

    A LEWA szállítási vállalása: Rendszer

    A szállítás részletei: Egyedi tervezésű adagolórendszer 1 LEWA ecoflow adagoló membránszivattyúval (LDB1 / M200 típus), hűtőegység, átfolyásmérő, DCS a beállított működési pontnak megfelelő vezérléssel

    LEWA fődarab(ok):
    egyedi tervezésű adagolórendszer
    LEWA ecoflow adagoló membránszivattyú
    LEWA ecofoam

    FolyadékNyomás (bar)Áramlási sebesség (l/h)
    Szén-dioxid3004,2
    SzakterületTechnológia
    Szintetikus szálak -
    szintetikus anyagok/műanyagok
    Levegősítő anyagok,
    térkitöltő hab, felfúvódás
  • Metering of butane (blowing agent)

    Bután adagolása (levegősítő anyag)

    Bután adagolása (levegősítő anyag)

    Ügyféloldali kihívás: A szigetelőanyagok gyártásánál a bután (levegősítő anyag) adagolásához adagolórendszer szükséges

    A LEWA szállítási vállalása: Rendszer

    A szállítás részletei: Egyedi tervezésű adagolórendszer 1 LEWA ecoflow membránszivattyúval (LDD3 / M910 típus), hűtőegység, átfolyásmérő, DCS a beállított működési pontnak megfelelő vezérléssel

    LEWA fődarab(ok):
    egyedi tervezésű adagolórendszer
    LEWA ecoflow adagoló membránszivattyú
    LEWA ecofoam

    FolyadékNyomás (bar)Áramlási sebesség (l/h)
    Bután35088
    SzakterületTechnológia
    Szintetikus szálak -
    szintetikus anyagok/műanyagok
    Levegősítő anyagok,
    térkitöltő hab, felfúvódás
  • Metering of liquid butane (blowing agent)

    Folyékony bután adagolása (levegősítő anyag)

    Folyékony bután adagolása (levegősítő anyag)

    Ügyféloldali kihívás: Szigetelőanyagok gyártása során folyékony bután (levegősítő anyag) adagolása szükséges

    A LEWA szállítási vállalása: Rendszer

    A szállítás részletei: 1 egyedi tervezésű adagolórendszer 1 LEWA ecoflow adagoló membránszivattyúval (LDE3 / M900 típus), átfolyásmérő, DCS a beállított működési pontnak megfelelő vezérléssel

    LEWA fődarab(ok):
    egyedi tervezésű adagolórendszer
    LEWA ecoflow adagoló membránszivattyú
    LEWA ecofoam

    FolyadékNyomás (bar)Áramlási sebesség (l/h)
    Bután350100
    SzakterületTechnológia
    Szintetikus szálak -
    szintetikus anyagok/műanyagok
    Levegősítő anyagok,
    térkitöltő hab, felfúvódás
  • Metering of flame retardant

    Égésgátló anyag adagolása

    Égésgátló anyag adagolása

    Ügyféloldali kihívás: Műanyagok gyártása során égésgátló anyag adagolása szükséges

    A LEWA szállítási vállalása: Rendszer

    A szállítás részletei: Egyedi tervezésű, teljes körű adagolórendszer, elektromos hőkövetéssel és szigeteléssel, 1 fogaskerekes szivattyúval, tárolótartály, szűrő, szelepek, átfolyásmérő és vezérlőszekrény, 80 °C-os üzemi hőmérséklethez

    LEWA fődarab(ok):
    egyedi tervezésű adagolórendszer
    LEWA ecoflow adagoló membránszivattyú
    LEWA ecofoam

    FolyadékNyomás (bar)Áramlási sebesség (l/h)
    Égésgátló anyag13714
    SzakterületTechnológia
    Szintetikus szálak - szintetikus anyagok/műanyagokPoliészter
  • Metering of chlorofluorocarbon (CFC) (blowing agent)

    Klór-fluor-szénhidrogén (CFC) adagolása (levegősítő anyag)

    Klór-fluor-szénhidrogén (CFC) adagolása (levegősítő anyag)

    Ügyféloldali kihívás: Szigetelő csomagolóanyag gyártása során klór-fluor-szénhidrogén (CFC) és freon 152 levegősítő anyag adagolása szükséges

    A LEWA szállítási vállalása: Rendszer

    A szállítás részletei: 1 egyedi tervezésű adagolórendszer 1 LEWA ecoflow adagoló membránszivattyúval (LDC3 / M910 típus), hűtőegység, átfolyásmérő, DCS a beállított működési pontnak megfelelő vezérléssel

    LEWA fődarab(ok):
    egyedi tervezésű adagolórendszer
    LEWA ecoflow adagoló membránszivattyú
    LEWA ecofoam

    FolyadékNyomás (bar)Áramlási sebesség (l/h)
    Habzóanyag30030
    SzakterületTechnológia
    Szintetikus szálak -
    szintetikus anyagok/műanyagok
    Levegősítő anyagok,
    térkitöltő hab, felfúvódás

Műszaki adatok

Az adagoló membránszivattyúk kipróbált moduláris rendszerének köszönhetően az ecofoam adagoló rendszert az egyedi igényeknek megfelelően testre tudjuk szabni.

Teljesítmény adatok

Min. ürítési nyomás [bar] Max. ürítési nyomás [bar] Min. áramlási sebesség [kg/h] Max. áramlási sebesség [kg/h] Min. művelet [°C] Max. művelet [°C] Viszkozitás [mPa∙s]
50 500 0,5 250 -40 +40 < 1 (folyékony gázok)

Telepítési méretek*

H [mm]Sz [mm]M [mm]
200010002000

*A telepítési méretek hozzávetőlegesek és változhatnak
