LEWA high pressure pump for process engineering

LEWA ecoflow^®
technológiai membránszivattyú

Az ecoflow technológiai membránszivattyú egy nagynyomású folyamati technológiához készült, fejlett szivattyú. A szivattyú számos szegmenskialakítással rendelkezik, és az ipari alkalmazások hatalmas választéka számára kínál megfelelő megoldást.

A folyamat maximális megbízhatóságát a DPS membránvédelmi rendszer garantálja. A technológiai membránszivattyú akár 19 m³/h áramlási sebességet is elérhet a szivattyúfejen, és akár 1200 bar ürítési nyomással is rendelkezhet.

Kapcsolat

Szivattyú navigátor

Hírlevél

LEWA ecoflow^®
A nagynyomású mindenes.

Az ecoflow technológiai membránszivattyúk az ecoflow adagoló membránszivattyúk „nagy testvérei”. Ezek a világ legfejlettebb szivattyúi, melyek szinte az összes, a folyamati technológia által megkövetelt nagy ürítési nyomású alkalmazáshoz megfelelőek.

A kipróbált és tesztelt moduláris rendszer lehetővé teszi a különféle szivattyúfejek és meghajtóegységek kombinálását különböző szegmentális felépítésekben, sorozatos és boxer kivitelben.

Szabadalmaztatott szendvicsmembránjának, membránvédelmi rendszerének és a meghajtóegység strapabírásának köszönhetően az ecoflow – a felhasználótól függően – a legkeményebb feltételek mellett is megbízhatóan működik. Szinte bármely anyaghoz alkalmazható, beleértve a veszélyes, a gyúlékony, a toxikus, az abrazív, a viszkózus, a környezetre káros és az érzékeny folyadékokat is.

Nyerő érvek a LEWA ecoflow^® mellett

A LEWA ecoflow egy hidraulikus működtetésű technológiai membránszivattyú szegmentális felépítéssel, és egyben a világpiac technológiai úttörője is.

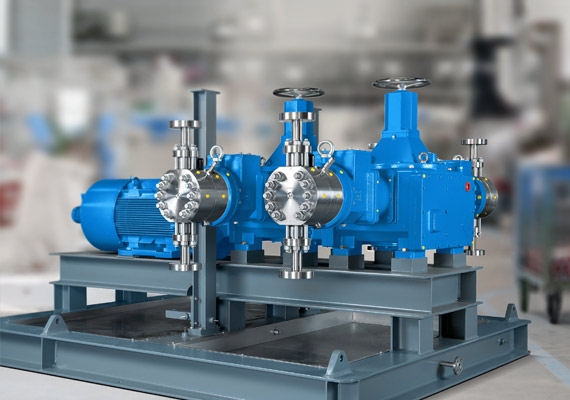

Egyedi szívási kapacitás

A LEWA ecoflow technológiai membránszivattyút a többi szivattyútól egyedi szívási kapacitása különbözteti meg. Az akár 0,1 bar-os abszolút szívási nyomás révén nem csupán a biztonságos beépítési lehetőségek széles skáláját kínálja, hanem más szivattyúkkal összehasonlítva a teljes rendszer működési költsége is jelentősen kisebb.

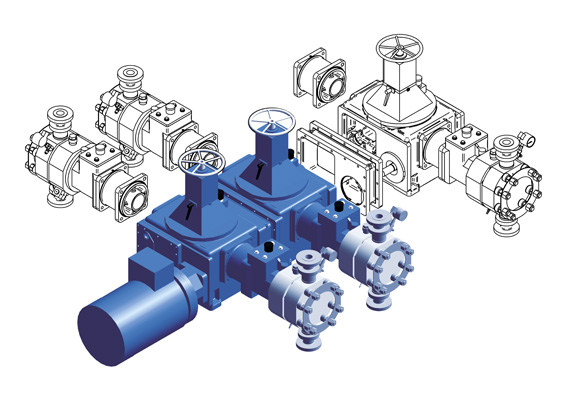

Moduláris rendszer

A kipróbált és tesztelt moduláris rendszerű felépítése lehetővé teszi a különféle szivattyúfejek és meghajtóegységek kombinálását különböző szegmentális felépítésekben, sorozatos és boxer kivitelben. Ezáltal mindig ki tudjuk alakítani az egyedi igényeknek megfelelő technológiai szivattyúkat. A tervezés során figyelembe a teljesítménnyel és a helyigénnyel kapcsolatos követelményeket is figyelembe vesszük.

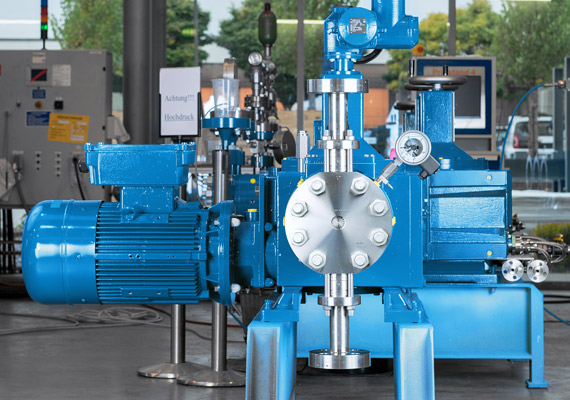

Tökéletesen biztonságos és megbízható indítás

A technológiai szivattyúval való indítás biztonságos, megbízható és könnyű: a rugó üzemen kívül mindig semleges helyzetben tartja a membránt. Emiatt a membrán soha nem tud megsérülni az indítás alatti helytelen pozicionálás miatt.

Alacsony karbantartási költségek és hosszú üzemi élettartam

Az ecoflow sorozat minden összetevője hosszú üzemi élettartamú, emellett rendkívül alacsony karbantartási és üzemeltetési költségekkel bír. A rendszeres karbantartási intervallumok betartása mellett membránszivattyúink 40 évnél is hosszabb ideig részesei lehetnek a gyártási folyamatának.

Biztonság és megbízhatóság extrém üzemi feltételek mellett

Számunkra a biztonság és megbízhatóság az első: a szivattyú még hibás üzemeltetés vagy extrém üzemi feltételek mellett sem károsodik. A beépített biztonsági mechanizmus maximális védelmet nyújt az embernek és a gépnek is – s mindezt nem csak az elsődleges nyomás jelenléte esetén, hanem a nyomás- vagy szívóvezetéket lezárva tartva is.

Gyakorlatilag minden folyadékhoz megfelelő

Az ecoflow sorozat rugalmas kialakítása révén szinte minden folyadékhoz megfelelő. A felhasználóhoz igazított konfiguráció mindig a megfelelő technológiai membránszivattyút biztosítja, legyen szó veszélyes, toxikus, abrazív, viszkózus, a környezetre káros vagy érzékeny folyadékokról.

Változtatható excentrikus elv

Az áramlási sebesség a kipróbált és tesztelt változtatható excentrikus elvet felhasználva a lökethosszal egyenes arányban változtatható.

Szabadalmaztatott szendvicsmembrán

Szabadalmaztatott szendvicsmembránunk nem csupán rendkívül strapabíró, hanem egyben igen jól védett is. A LEWA DPS membránvédelmi rendszer és membránfelügyeleti rendszer még azelőtt jelzi a membrán károsodását, hogy az elszakadna és ezzel esély nyílna a szivattyúzott folyadék szennyeződésére.

Beépített nyomáskiegyenlítő szelep

A membránszivattyú hidraulikus blokkjában található nyomáskiegyenlítő szelep megelőzi az üzem közben kialakuló potenciális túltöltéses helyzeteket. A szelep egyedileg behangolható, így az eltérő üzemi helyzetekhez mindig hozzáigazítható.

API 675 szabvány

Az ecoflow sorozat teljesíti az American Petroleum Institute nemzetközileg elismert API 675 minőségi szabványának követelményeit. Az ebben a szabványban szereplő, ipari környezetben elhelyezett pozitív kiszorítású szivattyúkra vonatkozó összes követelményt a tervezésre, kialakításra és teljesítményre tekintettel állították össze.

Robusztus meghajtóegységek

Meghajtóegységeink rendkívül robusztusak és tartósak. Ezáltal szivattyúink a legkeményebb feltételek mellett is ideális választásnak számítanak.

Nagy energiahatékonyság

Az összes szivattyútechnológia közül a LEWA membránszivattyúk érik el a legmagasabb hatékonyságot. Ecoflow sorozatunk a magas hatékonyságot alacsony energiafogyasztással párosítja.

Az egész világra kiterjedő szabványok

A szivattyúk tervezése során igazodunk az olyan, nemzetközileg elismert szabványokhoz, mint a VDMA 24284, a 24286-10 vagy az FDA irányelvek.

Hermetikusan zárt

A membránszivattyúk dinamikus tömítések nélkül üzemelnek. Ezáltal hermetikusan zárt munkaterület jön létre. Semmi sem képes kiszökni, és a folyadék semmilyen módon nem képes beszennyeződni.

Videók a LEWA ecoflow^® szivattyúkról

Loading the player...

A LEWA elkészíti az ecoflow szivattyút

A LEWA ecoflow adagoló membránszivattyú a leonbergi (Németország) gyártóüzem egyik tipikus terméke. A teljes gyártási ciklust lefedi az alkatrészek előállításától a minőségellenőrzésen és összeszerelésen át egészen a tesztelésig és kiszállításig.

A LEWA elkészíti az ecoflow szivattyút

LEWA ecoflow – teljes körű animáció

LEWA ecoflow – légtelenítő szelep

LEWA ecoflow – nyomáskiegyenlítő szelep

LEWA ecoflow – a nyomás az M910 szivattyúfejben

LEWA ecoflow - multiplex meghajtóelem

LEWA ecoflow - a membrán felszerelése

LEWA ecoflow - a membrán felügyelete

LEWA ecoflow - M910 zömített szívási feltétel

A LEWA elkészíti az ecoflow szivattyút

LEWA ecoflow – teljes körű animáció

LEWA ecoflow – légtelenítő szelep

LEWA ecoflow – nyomáskiegyenlítő szelep

LEWA ecoflow – a nyomás az M910 szivattyúfejben

LEWA ecoflow - multiplex meghajtóelem

LEWA ecoflow - a membrán felszerelése

LEWA ecoflow - a membrán felügyelete

LEWA ecoflow - M910 zömített szívási feltétel

Opciók

Multiplex képesség

Az egyetlen meghajtóval rendelkező, függőleges építésű motorral ellátott egységek helytakarékosak. Alternatív megoldásként több, azonos vagy eltérő kimenetű meghajtóegység kombinálható a lüktetés csillapításához vagy a receptek adagolásához.

Személyre szabott szelepek

A LEWA számos speciális szeleptípust használ – ilyenek például a speciálisan edzett szelepek a cseppfolyós gázokhoz vagy az élelmiszerek vagy gyógyszerek gyártása során használt, minimális holtterű szelepek.

Változatos csatlakozási geometriák

Szivattyúink minden szokványos csatlakozási geometriával el vannak látva, mint például DIN szabvány, a BASF magasnyomású szabványa, amerikai ANSI szabvány, JIS vagy egyedi követelmények.

Integrálás folyamatvezérlő rendszerekbe

A folyamatvezérlő rendszerek jelbekérése analóg és digitális módon is történhet. Az áramlási sebesség beállítása elektromos vagy pneumatikus löketbeállítással, illetve alternatív módon a motormeghajtással (FU) történik.

Egészségügyi/higiéniai kivitel

Az egészségügyi/higiéniai kivitelű LEWA szivattyúk és rendszerek elérhetők az extrém magas tisztasági fokot igénylő alkalmazásokhoz, mint amilyenek például az élelmiszer- és gyógyszeripar.

Fűtő- és hűtőköpeny

Szivattyúink a fűtő- és hűtőköpeny révén szinte minden hőmérséklethez alkalmasak, és igen hideg vagy rendkívül forró környezetben is képesek a folyadékok továbbítására.

Boxer kivitelű szivattyúk

A boxer kivitelű LEWA szivattyúkkal ugyanazon fogaskerékméret esetén megduplázhatja az áramlási sebességet. Ebben a kivitelben a fogaskerék egyszerre két szivattyúfejet hajt meg.

CIP- és SIP-képes szivattyúk

Számos LEWA szivattyú, rendszer és egység tisztítható (helyszíni tisztítás) és sterilizálhat (helyszíni sterilizálás). Ennek az elvégzéséhez nem szükséges szétszerelni a berendezést.

Gyártás különleges kialakítású anyagokból

Ha a folyamat megköveteli, a nedvesített alkatrészeket (pl. szivattyúfejek, szelepek) különleges kialakítású anyagokból gyártjuk. Ilyen például az 316/316L (1.4401/1.4404) rozsdamentes acél, a Hastelloy vagy Duplex acél és a PVC.

Teljesítménybeli spektrum

A különféle szivattyúfejeket és vezérmű egységeket kombinálva a LEWA ecoflow technológiai membránszivattyúk széles teljesítménybeli spektrumot fednek le. Ez lehetővé teszi, hogy bármely kívánt alkalmazáshoz nagy teljesítményű, energiatakarékos szivattyút kínálhassunk.

Meghajtóegység adat

Típus	Lökethossz [mm]	Dugattyúszáron fellépő erő [N]
LDF	55	24 500
LDG	60	35 000
LDH	120	60 000

Teljesítmény áttekintés

Telepítési méretek

Takarítson meg helyet és súlyt multiplex elrendezésű szivattyúkkal vagy kompakt, boxer kivitelű elrendezéssel. Adagoljon több folyadékot egy időben különféle szivattyúfejekkel.

Telepítési méretek

Típus	H [mm]	Sz [mm]	ΔSz [mm]	M [mm]
LDF	1130	900	430	940
LDG	1300	1300	490	1000
LDH	2100	1800	717	1500

Telepítési méretek

Szivattyúfej változatok

A különféle alkalmazásokhoz a szivattyúfejek számos változatát kínáljuk. A spektrum az általános célú változatoktól a magas hőmérséklethez, nagy nyomáshoz vagy agresszív folyadékokhoz kialakított verziókig terjed.

M900 szivattyúfej

Csúcstechnológiájú univerzális membránszivattyúfej PTFE szendvicsmembránnal a maximális működési megbízhatóságért. A szabadalmazott DPS-technológia a hidraulikus működtetésű membránszivattyúk területén világszerte egyedülálló szívómagasságot nyújt. Valamennyi ecoflow szivattyúra felszerelhető.

Típus	M900
Nyomás	500 bar
Szállítási mennyiség	6 m³/h
Hőmérséklet	-20 / +150 °C
Viszkozitás	100 000 mPa∙s
Alkalmazási terület	Valamennyi ecoflow membrános adagolószivattyúra felszerelhető.

M500 szivattyúfej

Univerzális membránszivattyúfej PTFE szendvicsmembránnal nagy szállítási mennyiséghez. Bevált, tartós, megbízható, és membránhelyzet-szabályozással rendelkezik.

Típus	M500
Nyomás	350 bar
Szállítási mennyiség	19 m³/h
Hőmérséklet	-50 / +150 °C
Viszkozitás	100 000 mPa∙s
Alkalmazási terület	Valamennyi – legalább LDE méretű – ecoflow membrános adagolószivattyúra felszerelhető.

M800 szivattyúfej

Univerzális membránszivattyúfej PTFE szendvicsmembránnal szélsőséges nyomásokhoz. A membrán befogórendszerének különleges geometriája lehetővé teszi PTFE-membránok akár 1 000 bar nyomásig történő használatát; ez nagyon kompakt formát eredményez. Kifejezetten gazdaságos megoldás a nagynyomások tartományában, különösen a fémmembránnal szerelt szivattyúfejekkel összehasonlítva.

Típus	M800
Nyomás	1 000 bar
Szállítási mennyiség	1,1 m³/h
Hőmérséklet	-10 / +60 °C
Viszkozitás	100 000 mPa∙s
Alkalmazási terület	Valamennyi – legalább LDF méretű – ecoflow membrános folyamatszivattyúra felszerelhető.

M400 szivattyúfej

Bevált szivattyúfej fémmembránnal szélsőséges nyomásokhoz és magas hőmérsékletekhez. Nagyfokú szivárgási ellenállást igénylő feladatokhoz is alkalmas. A membrán két peremlemez között dolgozik, amelyek korlátozzák a membrán kitérését és különösen magas szintű működési megbízhatóságot nyújtanak. A membránfelügyeleti rendszer további biztonságot nyújt bármelyik membránréteg sérülésének azonnali jelzésével.

Típus	M400
Nyomás	1200 bar
Szállítási mennyiség	0,8 m³/h
Hőmérséklet	-40 / +200 °C
Viszkozitás	500 mPa∙s
Alkalmazási terület	Valamennyi – legalább LDF méretű – ecoflow membrános folyamatszivattyúra felszerelhető.

Távfej-kialakítású különleges szivattyúfejek

A folyamattechnológia bizonyos feladatai magukban foglalják a kritikus tulajdonságokkal (például magas hőmérséklettel vagy erős koptató hatással) rendelkező közegek adagolását vagy keringtetését. A rendszer, illetve a kezelőszemélyzet védelme érdekében ezeket a kritikus feltételeket gyakran távol kell tartani a használt adagolószivattyú kiszorítórendszerétől. A normál adagolószivattyúk – kompakt kialakításuk miatt – nem alkalmasak az ilyen feladatokra.

Típus	MR / MV / KV
Nyomás	500 bar
Szállítási mennyiség	19 m³/h
Hőmérséklet	-70 / +400 °C
Viszkozitás	100 000 mPa∙s
Alkalmazási terület	A távszivattyúfejek valamennyi LEWA ecoflow és LEWA hármas adagoló- és folyamatszivattúra felszerelhetők.
